Modularer Goniometerkopf Max-Kit m. zwei Panoramaplatten

m. zwei Panoramaplatten Der Goniometerkopf QUBE von NOVOFLEX definiert das Thema Stativkopf neu, indem er Einstellpräzision mit Modularität kombiniert und somit die exakte Ausrichtung von SLR- und spiegellosen Kameras, technischen Kameras, Balgengeräten, komplexen Makroaufbauten, Ferngläsern, Spektiven und Entfernungsmessern ermöglicht.

Die modular aufgebaute Konstruktion bietet eine außergewöhnliche Vielseitigkeit für Fotografen, Naturbeobachter und technische Anwender. Die ARCA/UniQ/C-kompatible Schnellkupplung auf der Oberseite ermöglicht eine schnelle und sichere Befestigung verschiedenster Geräte, während der ARCA-UniQ/C-kompatible, quadratische Fuß auf der Unterseite für eine stabile Basis sorgt. Über 1/4“- und 3/8“-Gewinde lässt sich der Goniometerkopf flexibel in unterschiedlichste Setups integrieren.

Ein zentrales Merkmal ist die präzise Verschwenkungsfunktion von jeweils 15° nach rechts und links. Gerade im Makrobereich, bei Focus Stacking oder im Telebereich erlaubt diese feinfühlige Verstellung eine exakte Kontrolle über Schärfeebenen und Bildausschnitte. Durch die Kombination von zwei QUBE-Einheiten entsteht ein hochpräzises, zweiachsiges Verstellsystem für feinste Justagen in X- und Y-Achse.

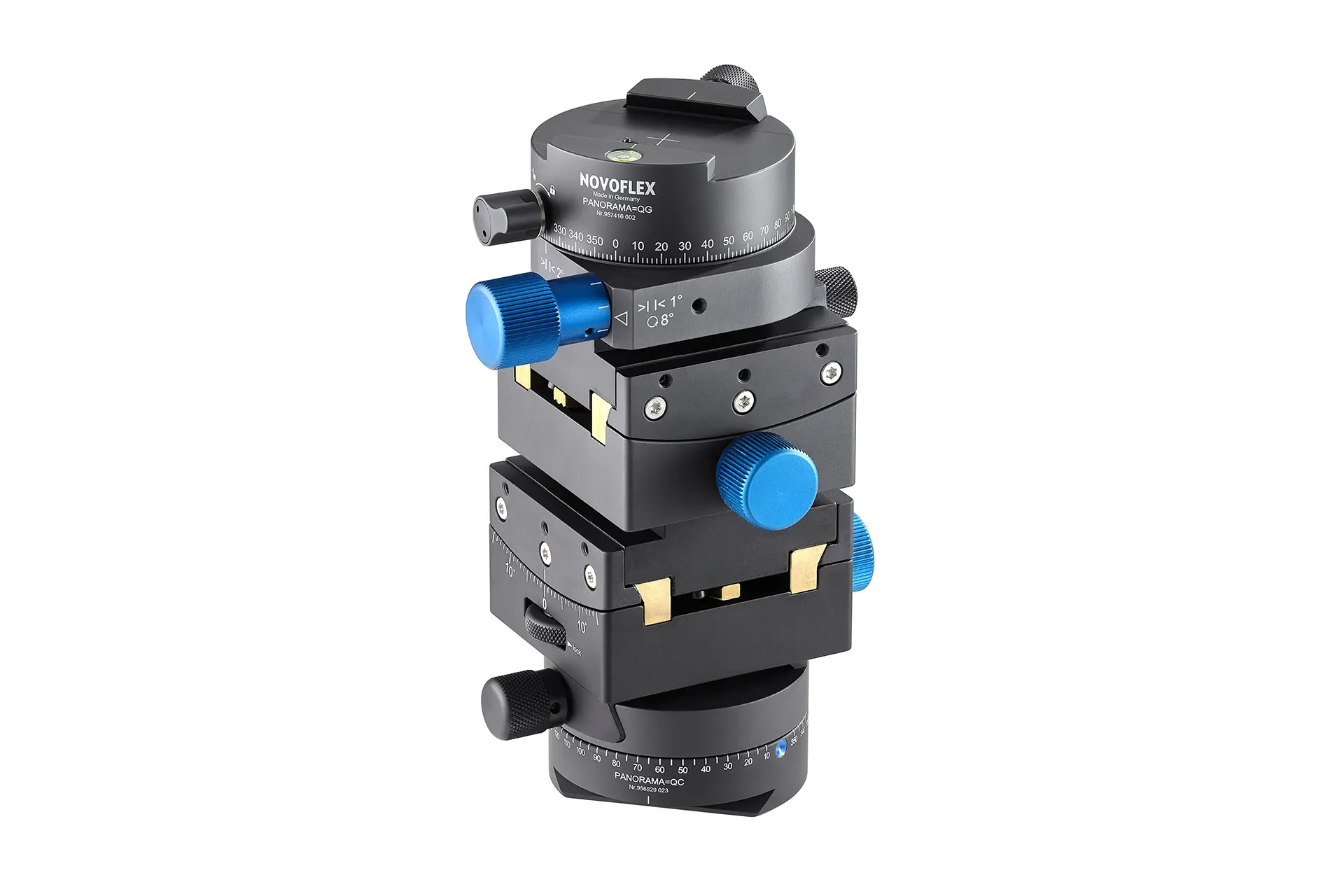

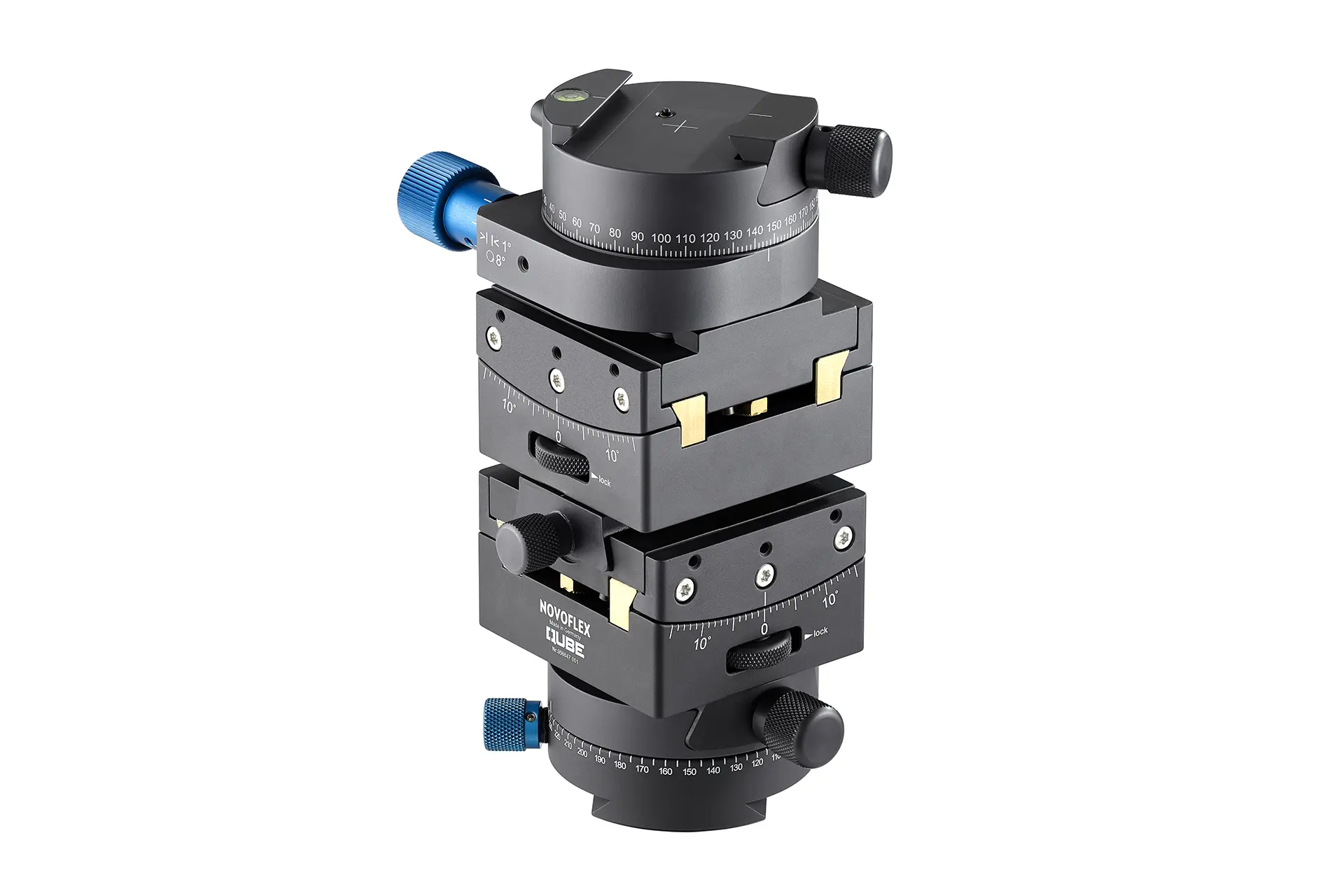

Das QUBE‑MAX Kit erweitert dieses System um zwei spezialisierte Panoramadrehplatten – die PANORAMA=QC und die neue PANORAMA‑QG – und schafft damit ein vollständig kontrollierbares Mehrachsensystem mit zwei komplementären Rotationsachsen.

Die PANORAMA=QC ermöglicht eine schnelle, frei drehbare Grobpositionierung mit zuverlässiger Klemmung. Sie eignet sich ideal für das zügige Ausrichten des Systems und das Setzen des gewünschten Ausgangswinkels. Ergänzend dazu bietet die PANORAMA‑QG eine stufenlose, feinfühlige Rotation mit integriertem Feintrieb, die präziseste Winkelkorrekturen auch unter Last erlaubt.

Durch die Kombination beider Drehplatten ergeben sich entscheidende Vorteile:

-Schnelle Grobausrichtung über die frei drehbare PANORAMA=QC
-Präzise Feinjustage über die PANORAMA‑QG mit Feintrieb
-Trennung von Positionierung und Feinkorrektur für maximale Kontrolle
-Erweiterte Möglichkeiten für mehrreihige Panoramen und komplexe Stitching-Setups
-Optimierte Workflows bei Makro- und Focus-Stacking-Anwendungen mit zusätzlicher Rotationskontrolle
-Präzise Ausrichtung in technischen Anwendungen wie Messaufbauten, Sensorjustage oder Laserpositionierung

Die PANORAMA‑QG verfügt über eine 360°-Skala mit 2°-Unterteilung sowie einen Feintrieb mit 1°-Skalierung. Nach dem Lösen der Klemmung ist eine schnelle Grobverstellung möglich, während bei fixierter Klemmung eine kontrollierte Feinjustierung erfolgt. Eine integrierte Libelle unterstützt die exakte horizontale Ausrichtung des gesamten Systems.

In Summe entsteht ein hochpräzises, modular erweiterbares Positioniersystem mit vier Achsen (2× Neigung, 2× Rotation), das sowohl in der Fotografie als auch in technischen Anwendungen neue Maßstäbe in Kontrolle und Reproduzierbarkeit setzt.

Technische Daten:

Gewicht: 1150 g

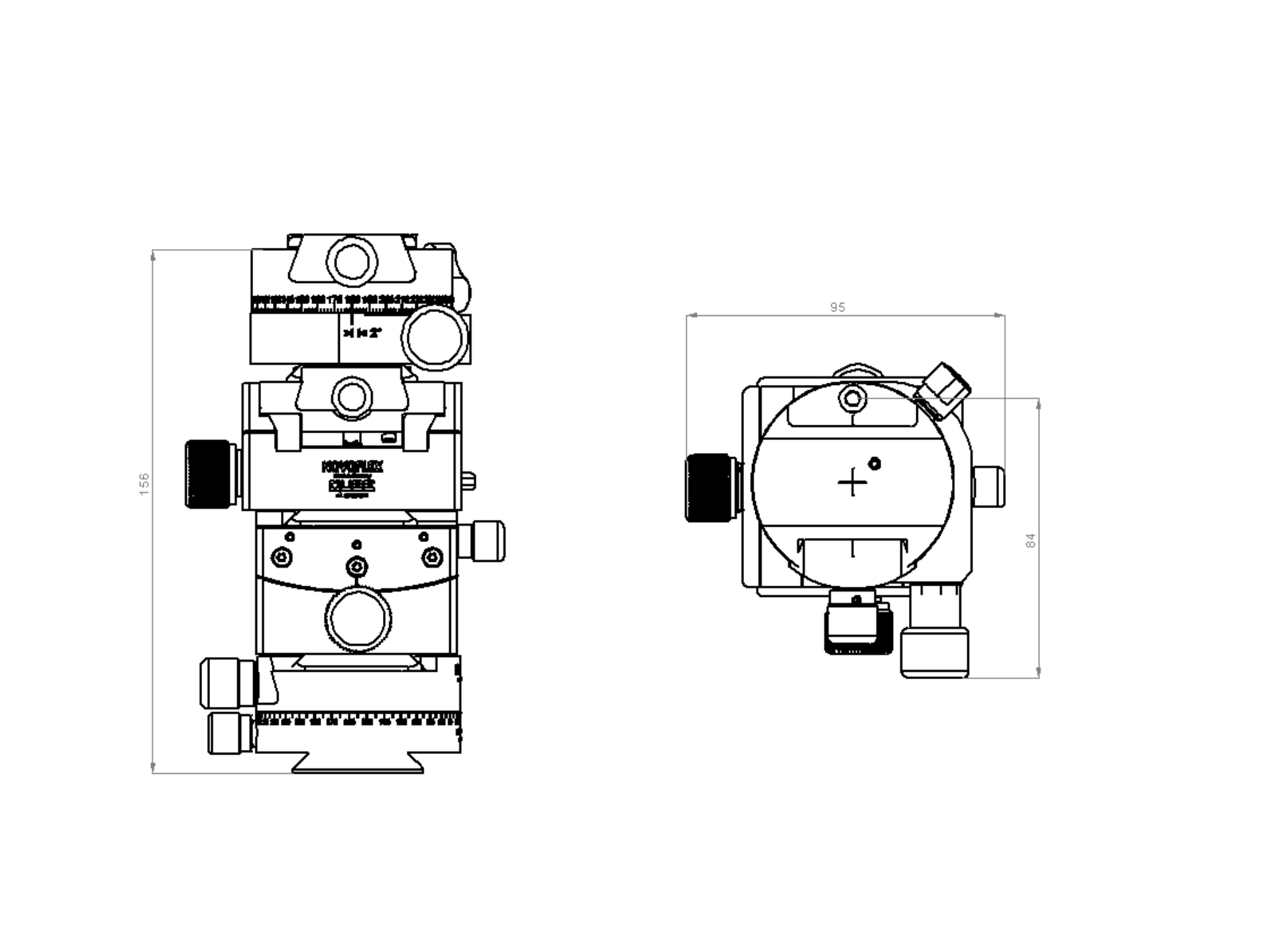

Maße: 8,5 x 7,5 x 12,5 cm
Max. Tragkraft: 10 kg
Verstellung QUBE: jeweils 15° nach rechts und links
Kupplung: ARCA-UniQ/C-kompatibel mit Safetypin für NOVOFLEX-Wechselplatten
Unterseite: Quadratischer Fuß ARCA-UniQ/C-kompatibel mit 3/8“-Gewinde und 1/4“-Adapter

Lieferumfang:

2x Goniometerkopf QUBE
Panoramadrehplatte PANORAMA-QC
Panoramadrehplatte mit Getriebe PANORAMA‑QG
