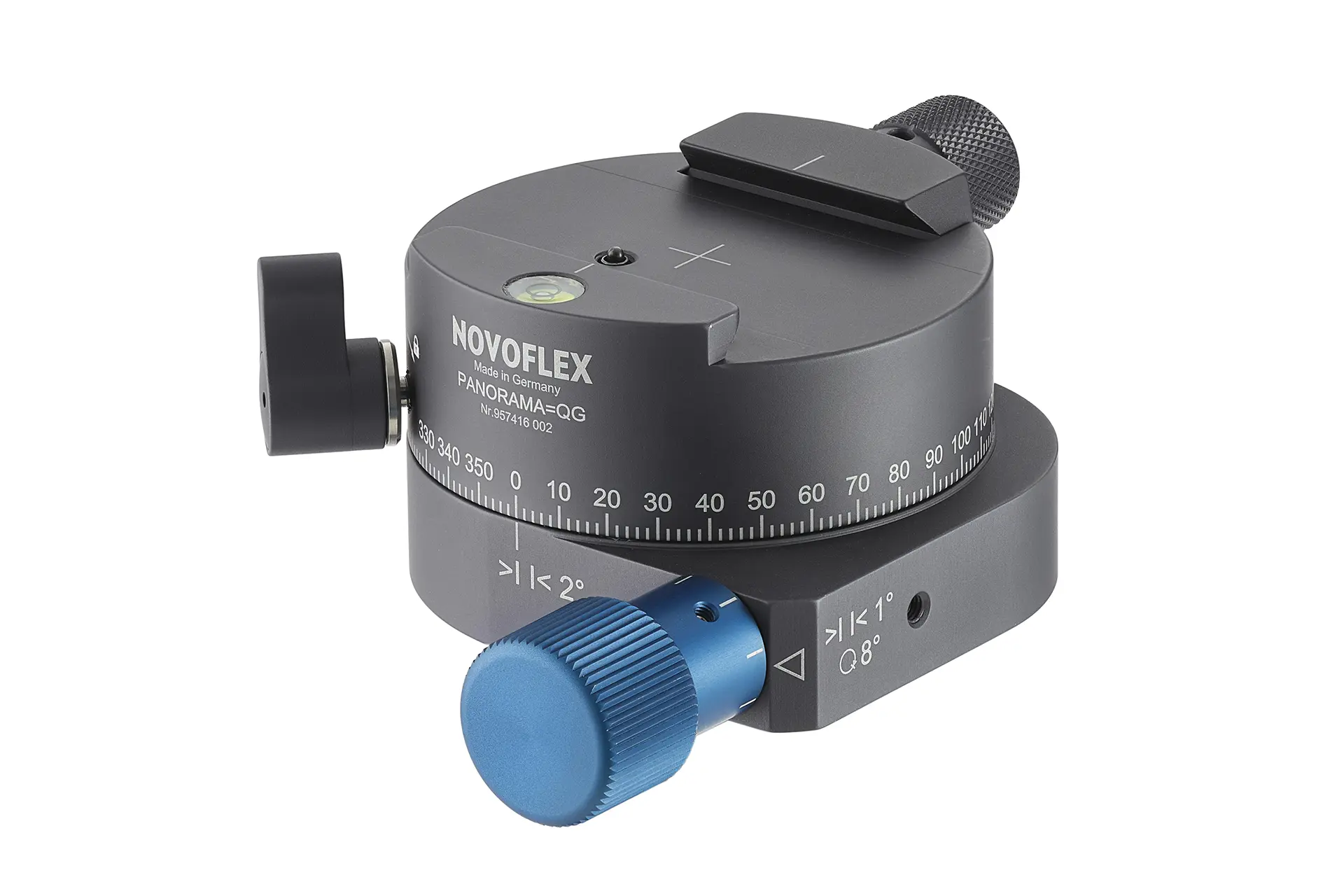

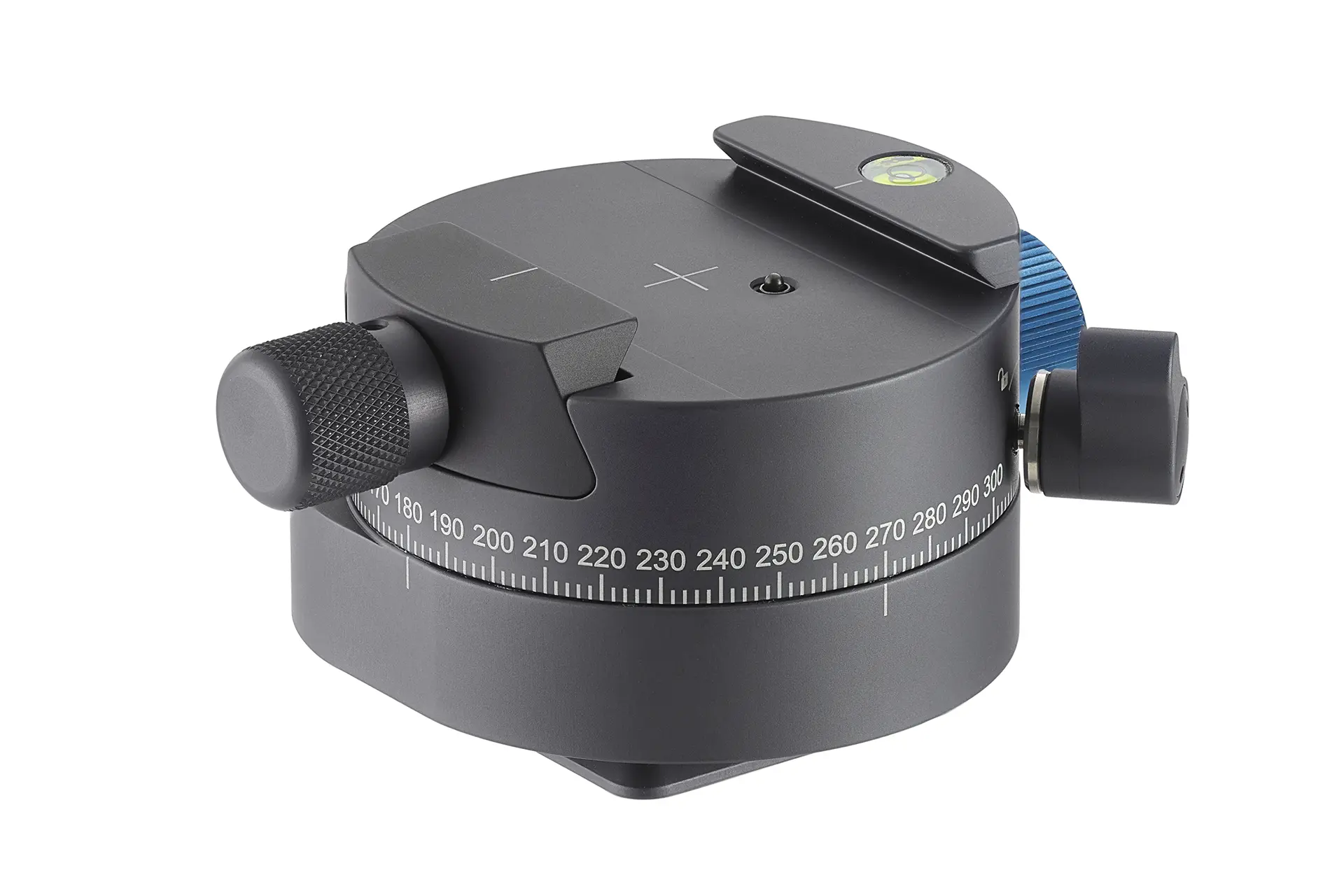

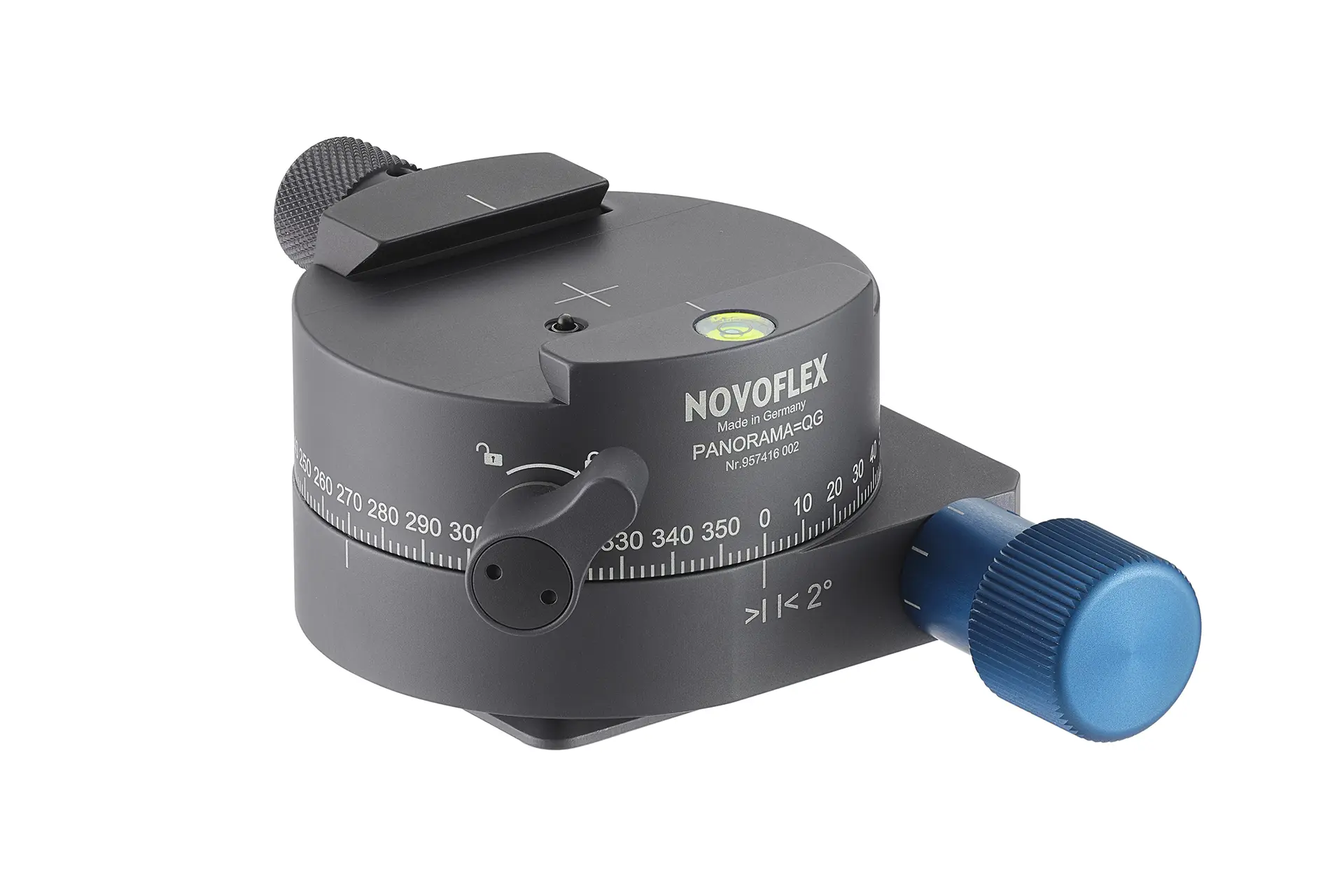

Panoramaplatte mit Schnellkupplung Q, Feintrieb und Gravur 360 Grad

Feintrieb und Gravur 360 Grad Die PANORAMA‑QG ist eine hochpräzise Panoramadrehplatte mit integriertem Feintrieb, entwickelt für anspruchsvolle Anwender, die maximale Kontrolle bei der Ausrichtung benötigen. Die Kombination aus stufenloser Feinverstellung und schneller Grobpositionierung ermöglicht ein effizientes und gleichzeitig extrem präzises Arbeiten – ideal für Panorama-, Architektur- und Makroanwendungen.

Die Drehplatte verfügt über eine 360°-Skala mit 2°-Unterteilung am Umfang sowie eine fein justierbare Feintriebverstellung mit 1°-Skalierung. Nach dem Lösen der Klemmung kann die Position schnell grob eingestellt werden, während bei aktivierter Klemmung eine kontrollierte Feinjustierung erfolgt. Dies erlaubt eine exakte Wiederholbarkeit und saubere Überlappungen bei mehrreihigen Panoramen.

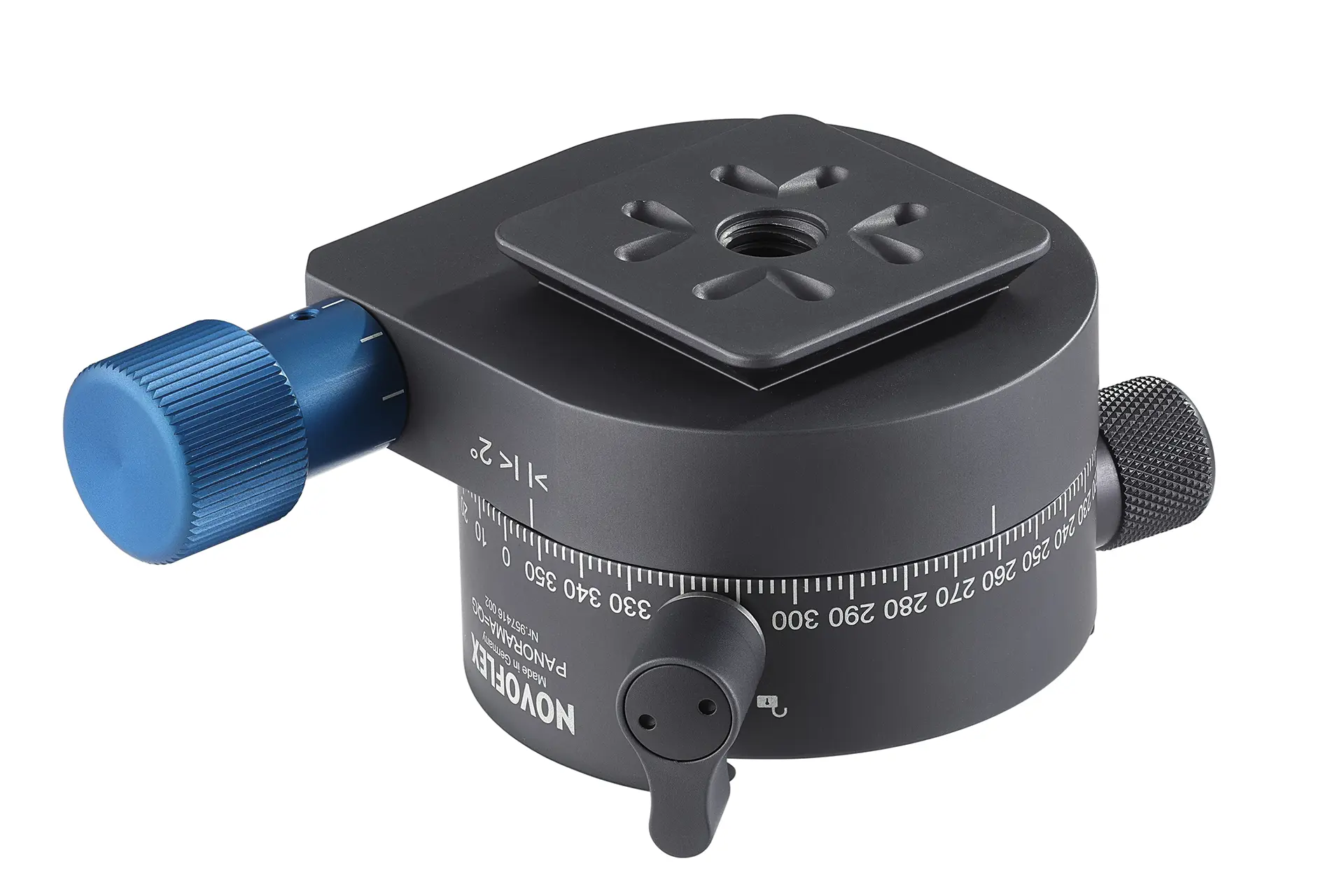

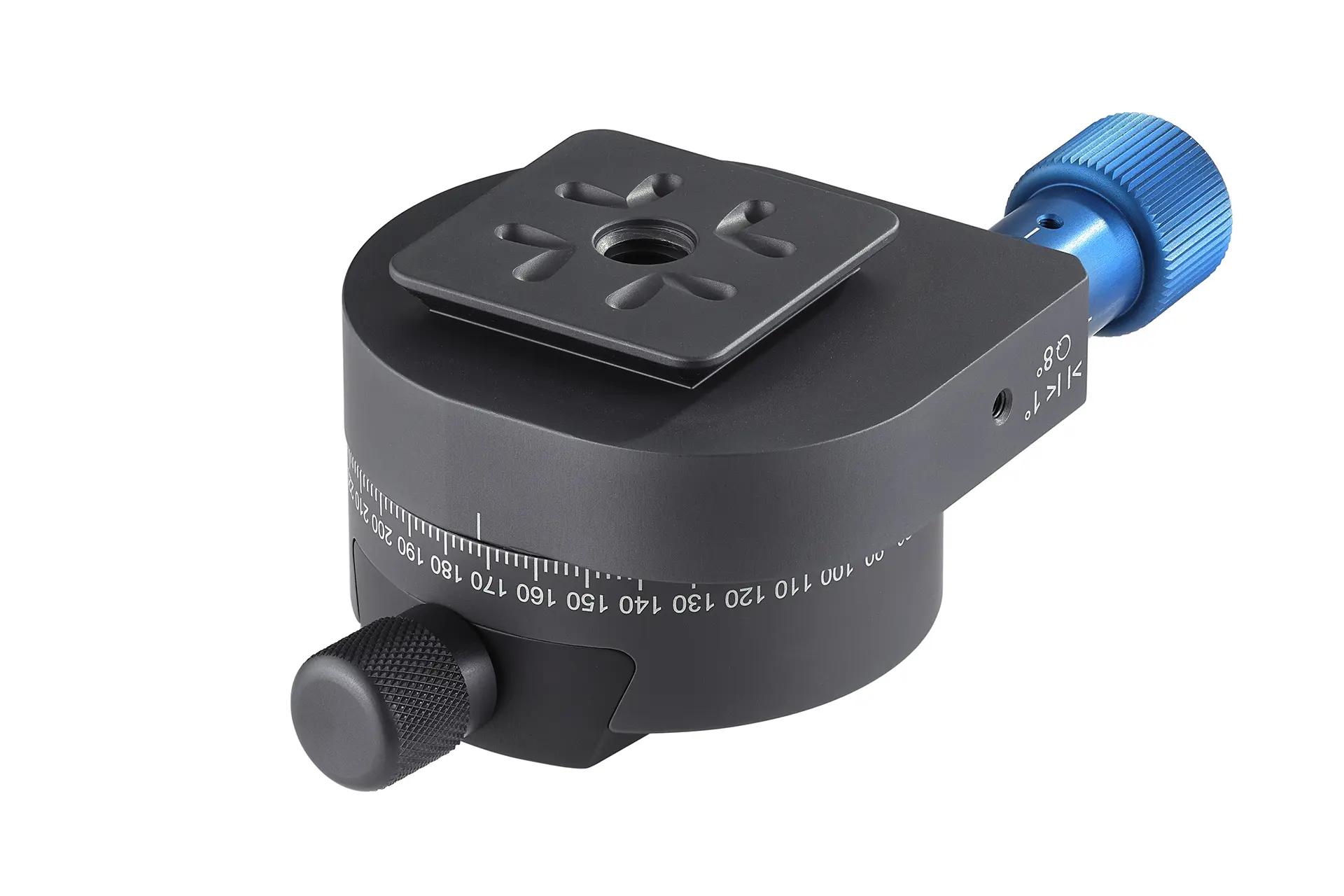

Die integrierte Q-Schnellkupplung ist kompatibel mit ARCA-Swiss, NOVOFLEX Q=SYSTEM (UniQ/C) sowie weiteren gängigen Schwalbenschwanzprofilen. Am Boden sorgen ein 1/4"- und 3/8"-Gewinde sowie ein quadratischer, ARCA-kompatibler Fuß für maximale Flexibilität bei der Montage auf Stativen, Slidern oder modularen Systemen.

Eine integrierte Libelle auf der Oberseite erleichtert die exakte horizontale Ausrichtung und unterstützt reproduzierbare Ergebnisse – sowohl bei fotografischen als auch bei technischen Anwendungen.

In Kombination mit den NOVOFLEX Getriebeneigern QUBE und KOPF² entsteht ein hochpräzises Positioniersystem für feinste Justagen in mehreren Achsen. Weitere typische Anwendungen umfassen:

-Mehrreihige Panoramaaufnahmen mit exakter Winkeleinhaltung
-Makrofotografie und Focus Stacking mit reproduzierbarer Rotation
-Produktfotografie und Reproarbeiten
-Video- und Motion-Control-Anwendungen mit definierter Winkelverstellung
-Einsatz auf motorisierten Slidern oder Drehsystemen
-Feinjustierung und Ausrichtung von Lasersystemen (z. B. Linien- und Rotationslaser)
-Positionierung von Mess- und Prüftechnik in Labor- und Industriebereichen
-Sensor- und Kameraausrichtung in der industriellen Bildverarbeitung
-Kalibrieraufbauten für optische und technische Systeme
-Antennen- und Richtfunkausrichtung mit definierter Winkelverstellung
-Einsatz in Forschung und Entwicklung für rotatorische Versuchsaufbauten
-Präzise Justage von Beleuchtungssystemen oder Projektoren

Die PANORAMA‑QG erweitert das modulare NOVOFLEX-System um eine besonders feinfühlige und gleichzeitig robuste Drehkomponente für höchste Ansprüche.
